설비종합효율(OEE) 계산이 필요하신가요? (산출 및 보고서 양식포함)

본 블로그내 아래 링크 포스팅에서 다루었던 OEE 산출양식 등록 자료 입니다.





생산성 향상의 첫걸음, 설비관리지표 OEE(설비종합효율) 2/2



설비종합효율 (OEE)를 산출하기 위하여 각 항목별로 입력 및 산출자료 그리고 해당산출결과 Report 자료로 구성하였습니다.



🎯 OEE 산출자료 파일구성 (총2개 Sheet)

해당파일의 기본구성은 산출 Sheet와 보고서 Sheet로 구성되어있습니다.



👉 입력시 모든 시간단위는 분(min) 단위로 입력해야 합니다.

👉 노란색 셀의 경우 수식이 적용되어 있으며 하얀색 셀만 입력하면 됩니다.

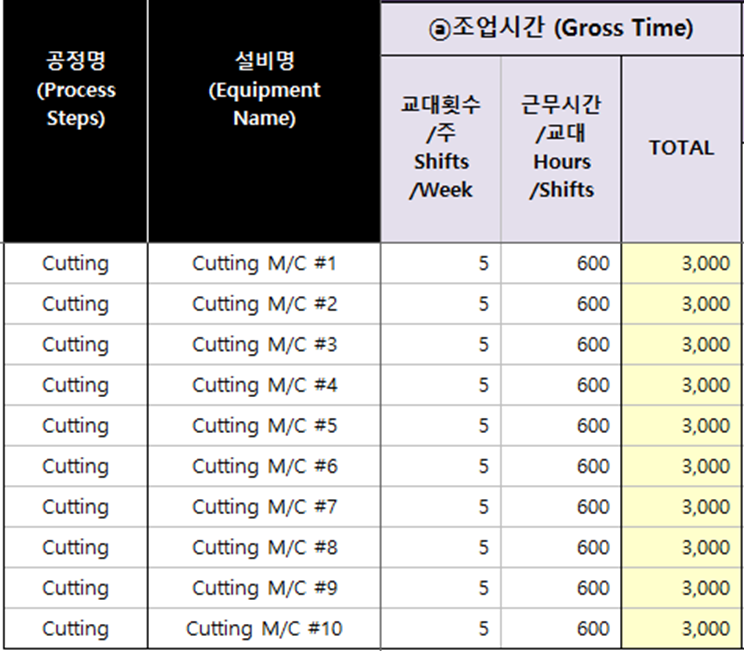

1️⃣ 시간가동률 산출 관련 : 하기 내용을 참고하여 항목별로 입력하시면 됩니다.

 - 공정명 : 해당 공정이름을 입력

 - 설비명 : 해당 공정에 산출대상 설비이름을 입력

 - 조업시간 : 총 근무시간을 입력  (출근시간 ~ 퇴근시간)

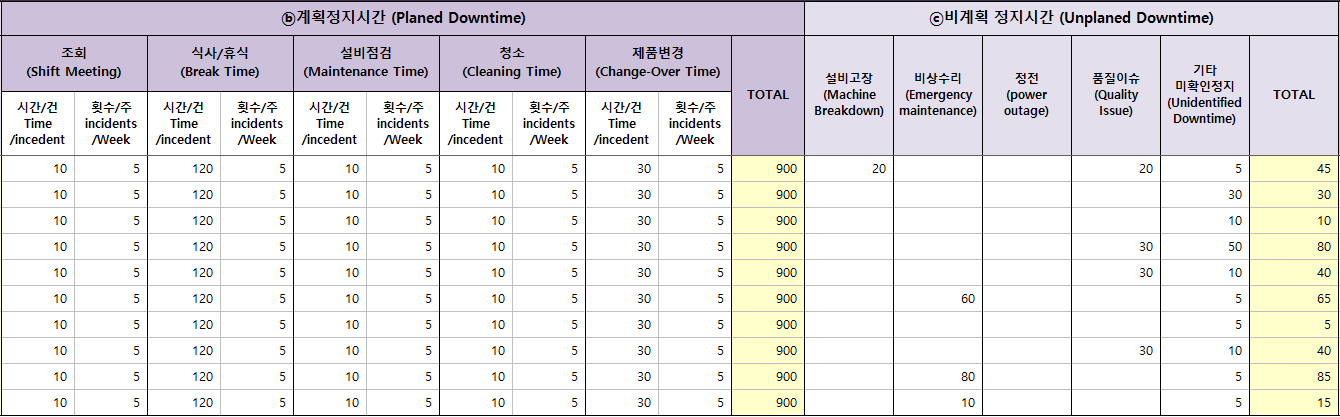

 - 계획 정지시간 : 항목별 횟수 및 시간 입력

 - 비계획 정지시간 : 항목별 발생시간입력 (주단위 취합된 시간으로 입력)



💡 상기내용 입력완료시 시간가동률 산출진행됨

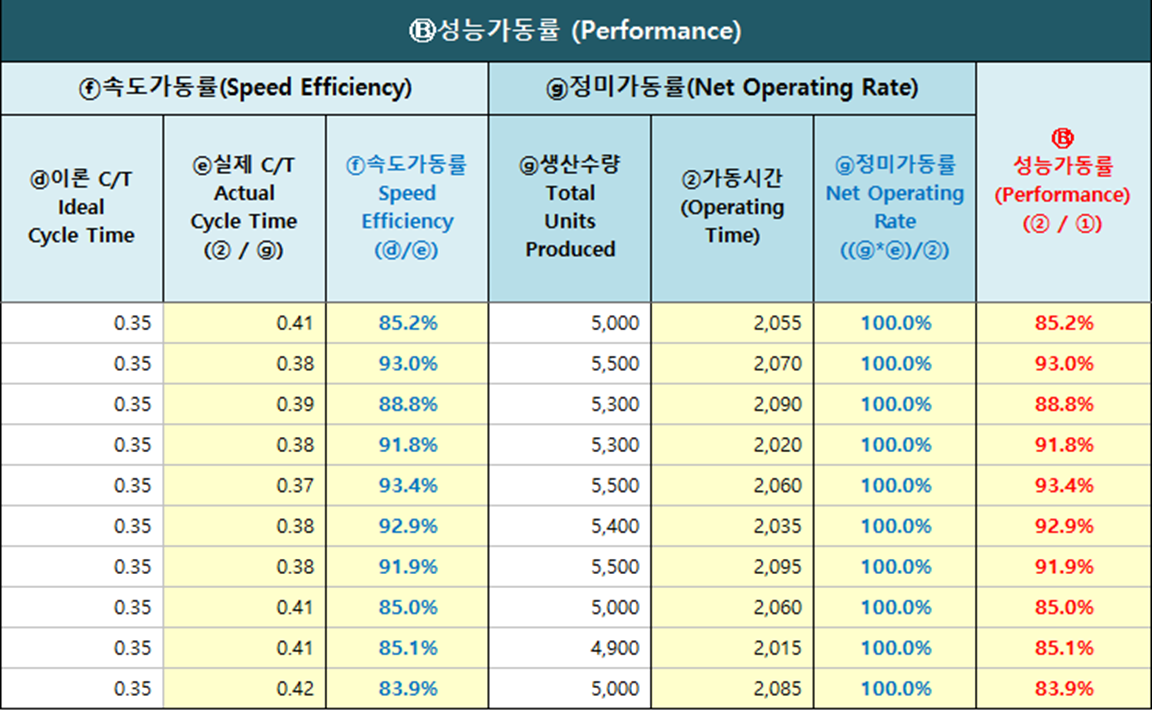

2️⃣ 성능가동률 산출 관련 : 하기 내용을 참고하여 항목별로 입력하시면 됩니다.



 - 이론 C/T 입력 : 제품생산시 세팅값(이론 설정치) 입력

 - 생산수량 : 주단위 취합된 생산수량(투입수량)으로 입력 (생산수량 등록시 가동시간 감안하여 실제 C/T 산출)



💡 상기내용 입력완료시 성능가동률 산출진행됨

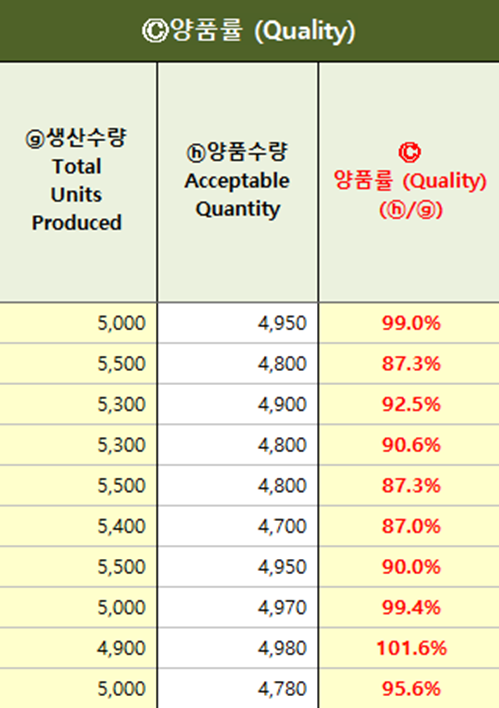

3️⃣ 양품율 : 양품수량만 입력시 산출완료



🎯 OEE 산출 및 보고자료 관련

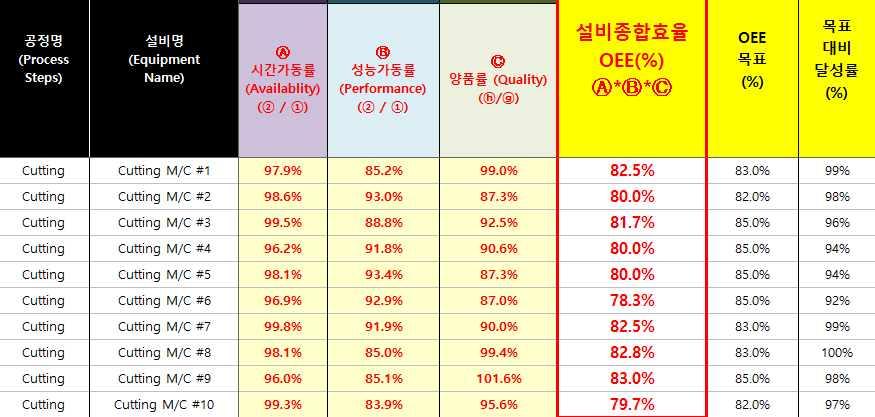

💡 상기 항목별 내용 입력완료시 아래와 같이 설비종합효율 산출완료

목표치 입력시 달성률 확인가능

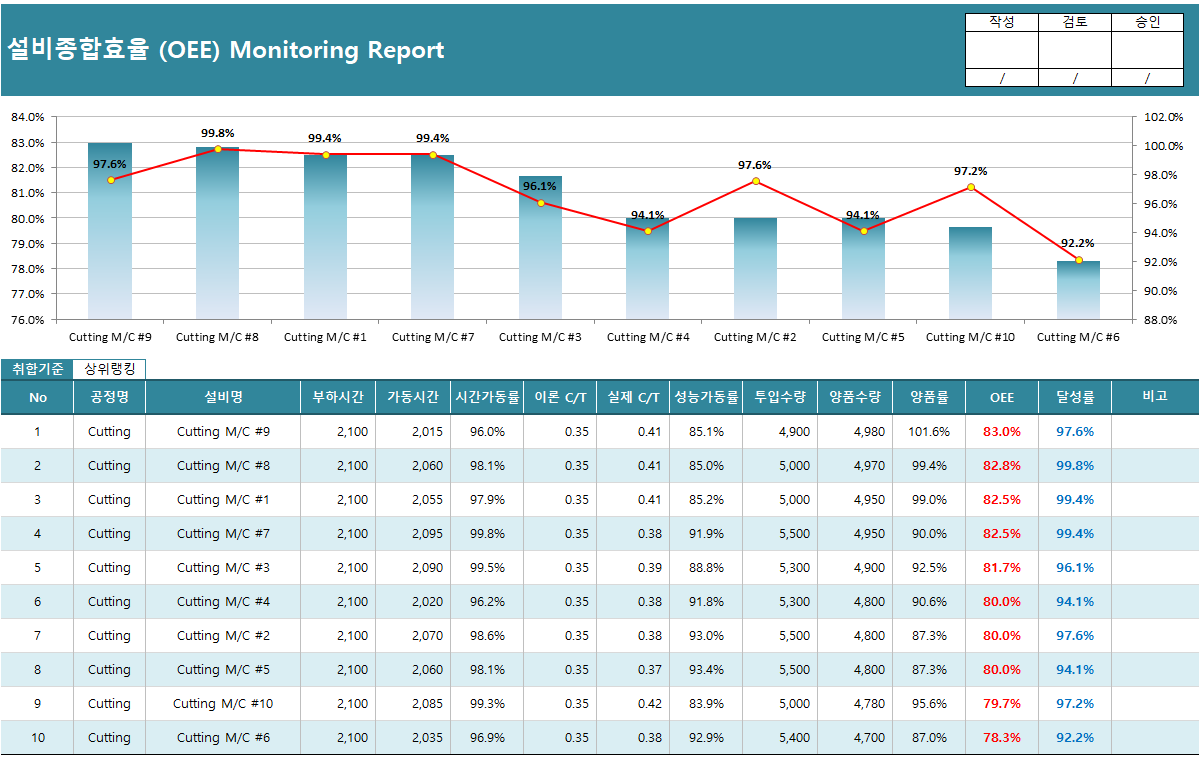

💡 Report Sheet 관련

- 앞서 산출된 값 기준으로 설비종합효율 보고서 자동산출

취합기준 상위랭킹 / 하위랭킹 변경가능하며 변경시마다 입력값중 상위 10항목 / 하위 10항목 보고서 작성



상기 포스팅 자료 : 설비종합효율(OEE) 다운로드 링크

(필요하신분은 상기링크를 통하여 받아주세요)



🎯 마무리하며...

EE(설비종합효율)는 단순한 수치 이상의 의미를 지닌, 현장의 숨은 손실을 가시화하고 개선 방향을 제시해주는 강력한 도구입니다.
현장에서 경험한 실무 기반의 내용을 바탕으로 제작한 **[OEE 계산 엑셀 서식]**은 복잡한 계산을 간단하게 처리할 수 있도록 구성되어 있으며, 시간가동율, 성능가동율, 양품율을 자동으로 분석하고, 시각화된 대시보드(Report)까지 제공됩니다.

필요하신분들이 유용하게 사용하셨으면 좋겠네요.
